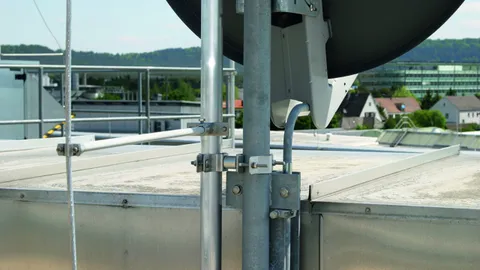

DEHNcon-H

Sistema para la instalación captadora aislada de sistemas de emisión y recepción (antenas parabólicas y terestres) o de edificios enteros o partes de edificios.

DEHNcon-H

Instalación para elementos captadores separados de sistemas de emisión y recepción (antenas parabólicas, terrestres) o de edificios completos o partes de edificios
Versión con tendido por el interior del cable HVI light en el tubo de soporte, dimensión reducida de los tubos de soporte (tubo Al 40 x 5 mm / tubo en poliéster reforzado con fibra de vidrio 30 x 3 mm) con poco peso de toda la estructura, también para el montaje de tubos de antena existentes.
El terminal interno especial sale por el lado inferior del tubo de soporte mediante una banda en acero inoxidable para la conexión a la compensación de potencial.

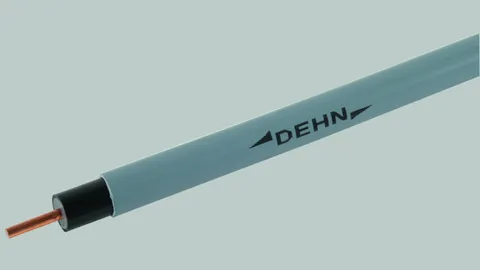

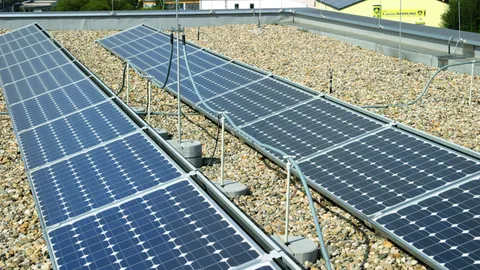

Cable HVI light

Sistema para asegurar la distancia de separación por ej. en tejados planos. Mediante el aislamiento resistente a la alta tensión del cable HVI light se evita una descarga incontrolada por ej. en los componentes metálicos o eléctricos bajo del tejado.

Para su utilización hasta una distancia de separación s ≤ 45 cm (en aire) o s ≤ 90 cm (en material de construcción sólido).

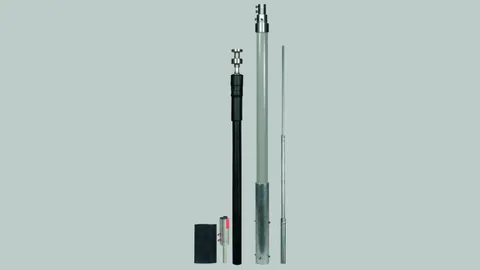

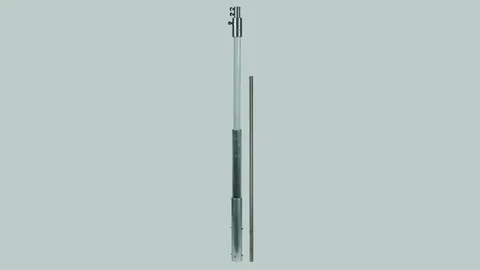

Tubos autosoportados DEHNcon-H para el cable HVI light

Tubos autosoportados para el cable HVI light para la realización en el lugar, punta captadora de INOX, Ø10 mm.

Elementos de conexión para el DEHNcon-H, cable HVI light

Accesorios para DEHNcon-H

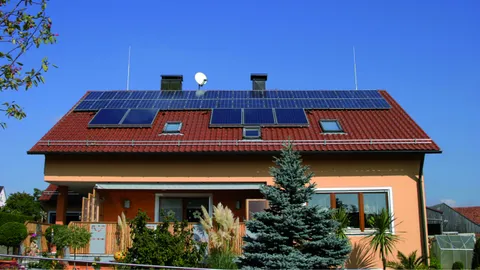

Mástil captador para el tendido del cable HVI light bajo el tejado

Para montaje superior en soporte de conductor para vigas.Tendido interior adaptado estéticamente de cable HVI light en tubo autosoportado. El cable HVI light se conduce por el tubo de soporte del soporte de conductor para vigas y se tiende en la zona de las viguetas/listones de tejado.Ventajas:
  • Tendidobajo el tejado: no es visible
  • Montaje superior con un único tubo visible
  • Sin solicitación mecánica, por ejemplo, por cargas de nieve

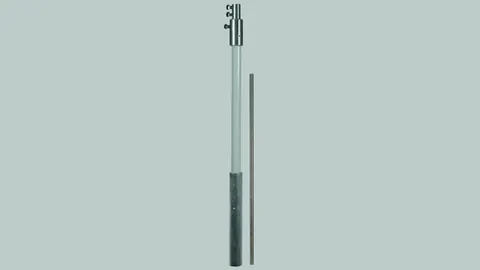

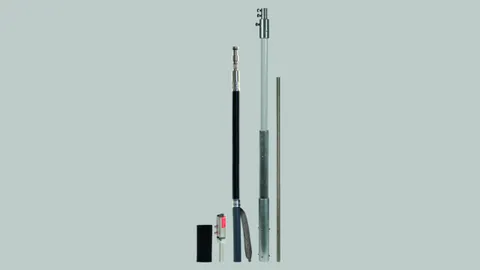

Tubo aislante autosoportado DEHNcon-H para el cable HVI light, tendido bajo tejado

Tubo aislante autosoportado para el cable HVI light para la realización en el lugar, punta captadora en acero inoxidable, Ø10 mm.

Cable HVI light

Sistema para asegurar la distancia de separación por ej. en tejados planos. Mediante el aislamiento resistente a la alta tensión del cable HVI light se evita una descarga incontrolada por ej. en los componentes metálicos o eléctricos bajo del tejado.

Utilizable hasta una distancia de separación equivalente s ≤ 45 cm (en aire) o s ≤ 90 cm (en material de construcción sólido).

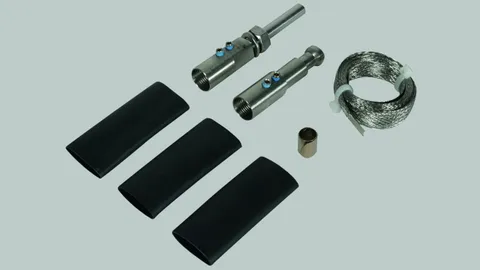

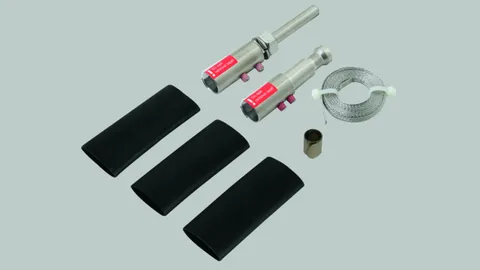

Elemento de conexión para DEHNcon-H, cable HVI light

Kit de conexión como pieza de cabeza del cable HVI light en ambos los lados, para realización del campo de adaptación del cable en el tubo aislante autosoportado (terminal) y como elemento de conexión para conectar con otras partes de la protección externa contra rayos o con instalaciones de tierra (incluye cable de conexión PA con compensación de potencial, resorte de rodillo de contacto y tres tubos termoretráctiles).

Mástil captador para tendido bajo el tejado del cable HVI

Para montaje en soporte de conductor para vigas.Tendido interior del cable HVI en el tubo aislante autosoportado. El cable HVI se lleva a través del tubo de soporte vertical del soporte de conductor para vigas y se tiende en la zona de las traviesas.Ventajas:
  • Tendido bajo tejado: no es visible
  • Montaje con solo un tubo visible
  • No hay solicitaciones mecánicas por ej. por nieve

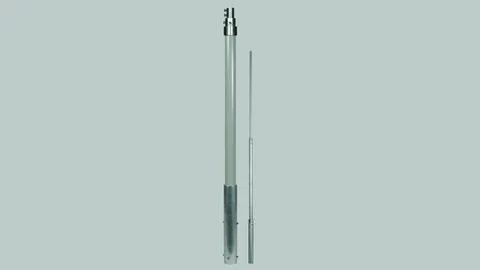

Tubo autosoportado para cable HVI, tendido bajo la cubierta

Tubo autosoportado para el cable HVI para la confección en el lugar, varilla captadora en Al, Ø22 / 16 / 10 mm.

Se utiliza con el soporte para vigas (ref. 105 240) o con el soporte para tejados metálicos (ref. 105 241).

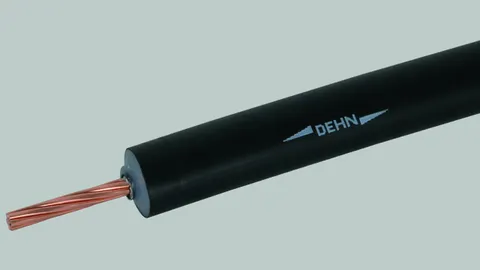

Cable HVI / Cable HVI long

Eelectrodo de dispersión aislado resistente a la alta tensión para asegurar la distancia de separación de las partes con conductividad eléctrica según EN 62305-3 (VDE 0185-305-3).

Para su utilización hasta una distancia de separación equivalente s ≤ 75 cm (en aire) o s ≤ 150 cm (en material de construcción sólido).

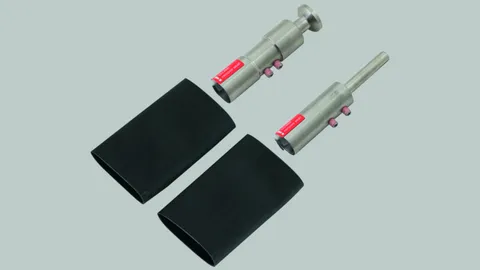

Elemento de conexión para DEHNcon-H, cable HVI

Elementos de conexión como pieza de cabeza del cable HVI long en ambos los lados, para realización del terminal del cable en el tubo aislante autosoportado (terminal) y como elemento de conexión para conectar con otras partes de la protección externa contra rayos o con instalaciones de tierra (incluye dos tubos termoretráctiles).

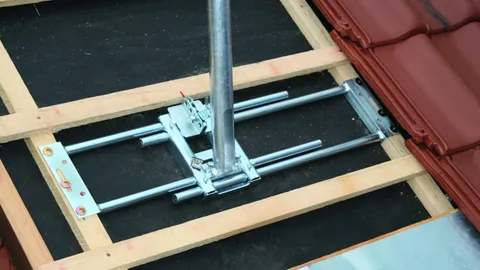

Soporte de conductores para vigas

Para fijación lateral de
  • cable HVI light plus en tubo autosoportado (Ø40 mm)
  • cable HVI tendido en tubo autosoportado (Ø50 mm)
  • también para fijación de los tubos autosoportados y del tendido bajo la cubierta del cable HVI o del cable HVI light plus.
Nota: La situación del montaje tiene que aclararse con el constructor del edificio. La situación del montaje tiene que aclararse con el constructor del edificio. Encontrará más información sobre las velocidades del viento máximas en www.dehn.de.

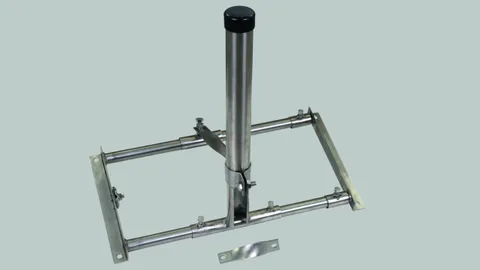

Soporte para tejados metálicos

Soporte para tejados metálicos INOX para elementos captadores HVI o varillas captadoras:

Soporte idóneo para el montaje vertical de elementos captadores sobre tejados metálicos hasta pendientes de tejado de máx. 53°.

Para la fijación de varillas captadoras de D40 / D50 y para el montaje superior de tubos autosoportados para HVI light plus y HVI con tendido interno de los cables.

Nota: La situación del montaje tiene que aclararse con el constructor del edificio. La situación del montaje tiene que aclararse con el constructor del edificio. Encontrará más información sobre las velocidades del viento máximas en www.dehn.de.

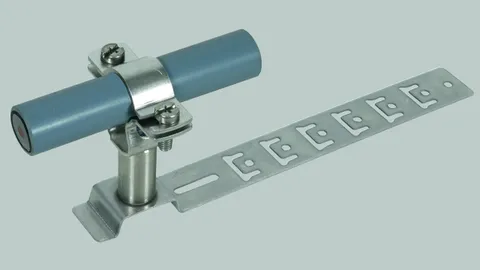

Soporte de conductores para el tendido sobre tejados a dos aguas y metálicos

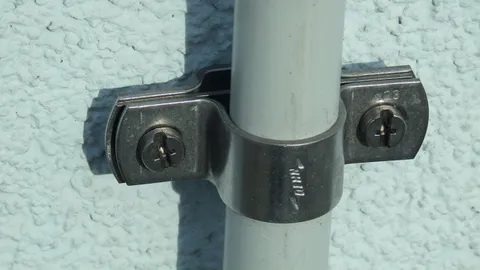

Soportes de conductores para tendido en pared

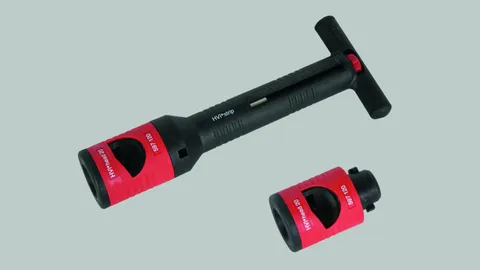

Pelacables para cables HVI light / HVI light plus / HVI

La herramienta se utiliza para pelar el revestimiento semiconductor y simultáneamente el aislamiento PE de los cables HVI light y HVI (diámetro exterior de 20 mm).
  • La herramienta consta de un mango y varios cabezales de corte intercambiables.
  • La longitud de pelado de los cables HVI light, HVI light plus o HVI se puede regular gradualmente (puntos de ajuste) de 0,2 mm por medio de la rueda de ajuste situada en el mango. La longitud ajustada se puede leer en la escala del mismo.
ManejoPosicionar la herramienta con la cabeza de corte en el extremo cortado del cable.El proceso de corte/pelado con la herramienta se efectúa por medio de un movimiento giratorio en sentido de las agujas del reloj y una ligera presión sobre el cable.El cabezal de corte intercambiable se fija al mango sin herramientas mediante un acoplamiento a bayoneta.

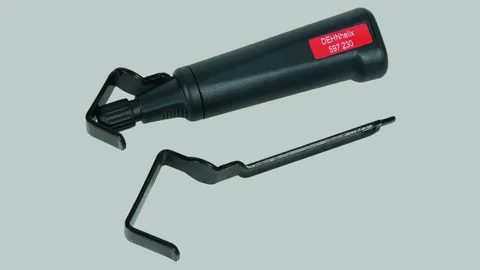

Pelacables para cables HVI light / HVI light plus / HVI

La herramienta se utiliza para pelar el revestimiento suplementario gris del cable HVI light y cable HVI. DEHNhelix está compuesto por un mango y un estribo intercambiable (según el diámetro del cable).

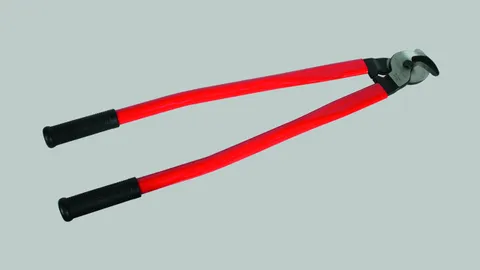

Tijeras de cable para los cables HVI

Tijeras de cable para cortar el cable HVI light, HVI (diámetro exterior 20/23 mm) y HVI power (diámetro exterior 27 mm) así como el cable CUI.
Mediante la construcción especial de las tijeras de cable pueden cortarse correctamente también los cables flexibles para simplificar la colocación de los elementos de conexión.
