Potentialausgleichsschienen

Potentialausgleichsschienen und Erdungsschienen für den Potentialausgleich von fremden, leitfähigen Teilen nach VDE 0100 sowie den Blitzschutz-Potentialausgleich nach DIN EN 62305-3.

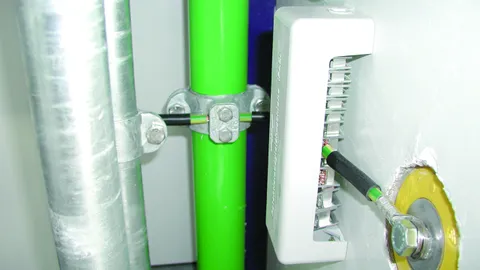

Potentialausgleichsschienen K12 mit Aufsteckklemmen

Potentialausgleichsschienen für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).Ausführung:

Geprüft nach DIN VDE 0618-1
VDE-Zeichen
CE-Zeichen
Befestigungsböcke und Abdeckhaube aus Kunststoff, grau oder schwarz (halogenfrei)
Abdeckung plombierbar / beschriftbar
Aufsteckklemmen St/gal Zn
Mit 12 Kontaktzungen

Belegung: Für Rd je eine Kontaktzunge.Für Fl je zwei Kontaktzungen.

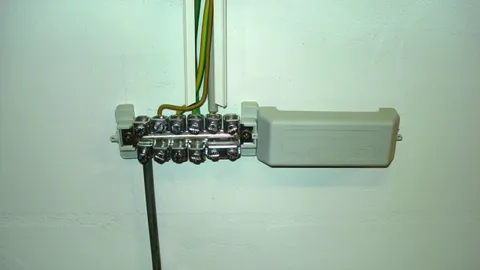

Potentialausgleichsschiene MS

Für den Potentialausgleich.
Anschlüsse für:
7 Leiter 2,5-25 mm² (ein- / mehrdrähtig).
1 Leiter Rd Ø7-10 mm.
1 Leiter Fl bis 30 x 3,5 mm oder Rd Ø8-10 mm.

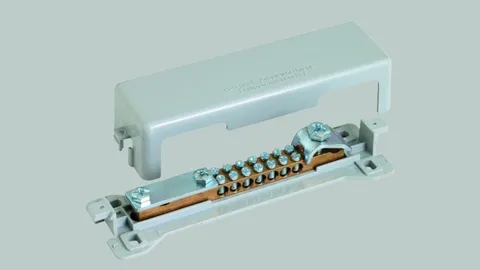

Potentialausgleichsschienen R15 mit Reihenklemmensystem / Baukasten

Potentialausgleichsschienen für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).Ausführung:

Geprüft nach DIN VDE 0609
15 Teilungseinheiten
Schienenböcke und Abdeckhaube aus Kunststoff, grau (halogenfrei)
Abdeckung plombierbar / beschriftbar
Reihenklemmen St/gal Zn

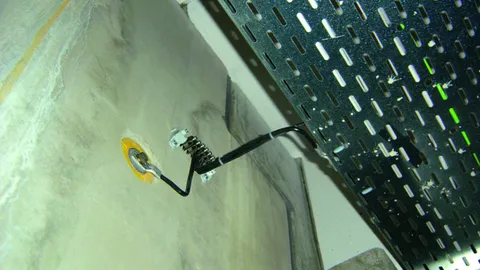

Potentialausgleichsschiene mit Reihenklemmensystem Mini

Potentialausgleichsschienen für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 bei Kleinanlagen.Ausführung:

Geprüft nach DIN VDE 0609
Reihenklemmen St/gal Zn

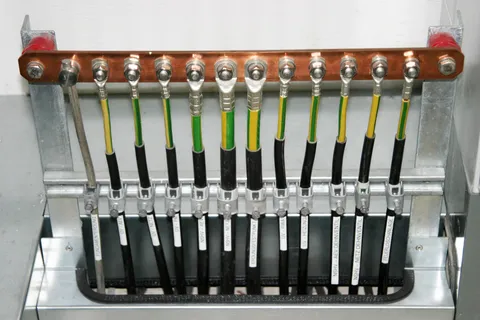

Potentialausgleichsschienen Industrie

Potentialausgleichsschienen für den Schutz und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).Auch für den Einsatz in Ex-Bereichen geeignet (gegen Selbstlockern der Schrauben gesichert).Ausführung:

Mit Federring
Isolator UP (duroplastisch, rot) mit Gewinde M10
UV-stabilisiert und halogenfrei

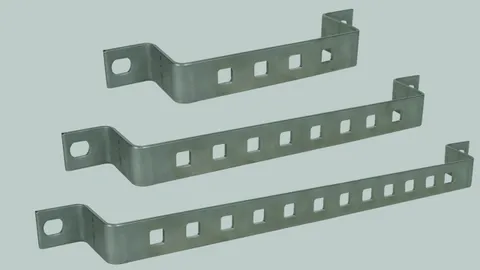

Erdungsschienen einreihig

Erdungsschienen zum Anschrauben an Stahlkonstruktionen, Abstand der Bohrungen 35 mm.Anschlussmöglichkeiten:

Flachband mit Bohrung: mit Flachkopfschrauben M10 (verdrehsicher), Muttern und Federring
Rundleiter: mit KS-Verbinder z. B. Art.-Nr. 301 000 / 301 019 oder mit Klemmbock z. B. Art.-Nr. 390 150

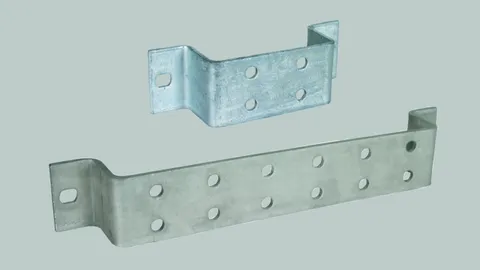

Erdungsschienen zweireihig

Erdungsschienen zum Anschrauben an Stahlkonstruktionen, Abstand der Bohrungen 50 mm.Anschlussmöglichkeiten:

Flachband mit Bohrung: mit Sechskantschrauben M10, Muttern und Federring
Flachband (-40 mm) ohne Bohrung: mit Überleger der Trennklemmen z. B. Art.-Nr. 454 100
Rundleiter: mit KS-Verbinder z. B. Art.-Nr. 301 000 / 301 019 oder mit Klemmbock z. B. Art.-Nr. 390 150
