Betonalap-földelő alkatrészek

A 2014. márciusi DIN 18014 „Betonalap földelő – tervezés, kivitelezés és dokumentáció” szabványnak megfelelően a betonalap földelőket 2 méterenként össze kell kapcsolni az alaplemez vasalásával. Ezekre a kapcsolatokra különböző lehetőségek adottak. A szorítócsatlakozás ennek során a leggazdaságosabb összekötési formának mutatkozott, mivel az a helyszínen egyszerűen és gyorsan elkészíthető.

Az érvényes villámvédelmi szabványosításnak megfelelően is többek között betonacélt kell a levezetőrendszer természetes alkotóelemeiként használni. A továbbiakban a DIN EN 10080:2005 szerinti betonvasak névleges és külső átmérői, valamint keresztmetszetei áttekintése látható.

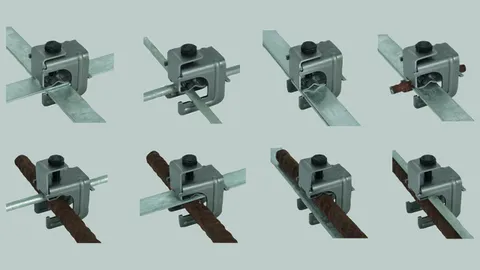

Betonacél-hálók vagy vasalások összekapcsolására kör- és laposvezetőkkel.
Elrendezés: (II) = párhuzamos (+) = kereszt

Gyors és biztonságos:

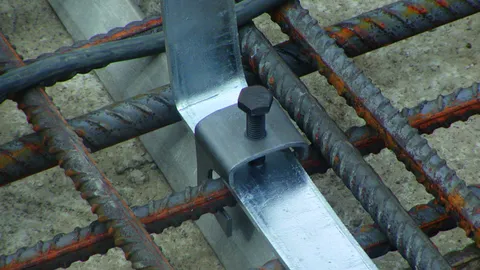

A DEHNclip vasaláskapocs lehetővé teszi a földelő gyors, szerszámmentes összekötését a vasalástesttel. A DEHNclip a DIN EN 62561-1 szabványnak megfelelően 50 kA (10/350 μs) villámáram-vezetőképességre van bevizsgálva.

In accordance with the German standard DIN 18014: 2014-03 Fundamenterder – Planung, Ausführung und Dokumentation (Title Englisch: Foundation earth electrode - Planning, execution and documentation), foundation earth electrodes have to be connected every two meters with the reinforcement of the foundation plate. Among the various connection possibilities the clamping connection has turned out to be the most economic, as it can be realised fast and easily on site.

Among others also reinforcing steels shall be used as natural components of the down conductor system according to the current lightning protection standards. In the following a survey of the nominal and outer diameters as well as cross sections of the reinforcing steels DIN EN 10080: 2005.

For connecting concrete reinforcing mats or reinforcements with round and flat conductors.
Arrangement: (II) = parallel (+) = cross

For connecting round and flat conductors in the concrete foundation.

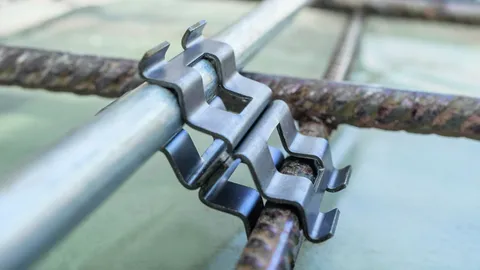

For T, cross and parallel connections, makes threading of the conductors superfluous.

Arrangement:
(II) = parallel
(+) = crosswise

Kör- és laposvezetők összekapcsolására betonalapban vagy betonacél-hálók és vasalások összekötésére kör- és laposvezetőkkel.

Elrendezés:
(II) = párhuzamos
(+) = kereszt

For T, cross and parallel connections for use in concrete foundations.

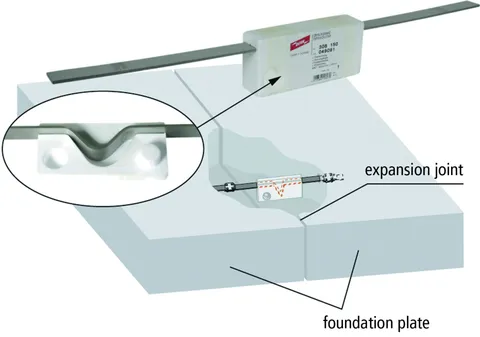

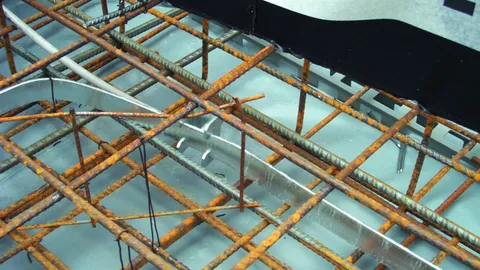

For leading the foundation earth electrode through the expansion joints of large foundations (several sections). It is not necessary to lead the earth electrode out of the base plate.

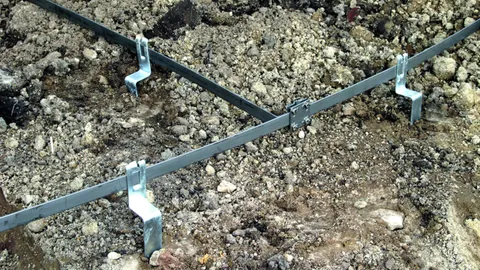

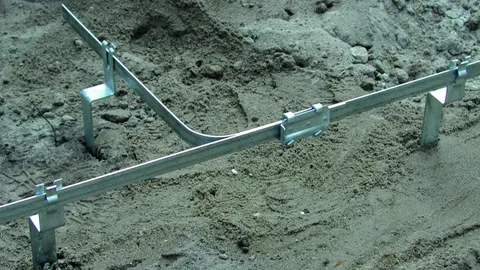

For the installation of earthing conductors in the foundation slab.
With catch lug to avoid loosening of the conductor.
