DEHNcon–H Leitungen
System für die Getrennte Fangeinrichtung von Sende-/Empfangsanlagen (Parabol-, terrestrische Antennen) oder von gesamten Gebäuden oder Gebäudeteilen.
DEHNcon-H
System für die Getrennte Fangeinrichtung von Sende-/Empfangsanlagen (Parabol-, terrestrische Antennen) oder von gesamten Gebäuden oder Gebäudeteilen.
Optisch angepasste Ausführung durch innere Verlegung der HVI light Leitung im Stützrohr, reduzierte Abmessung der Stützrohre (Al-Rohr 40 x 5 mm / GFK-Rohr 30 x 3 mm) mit geringem Gewicht des gesamten Aufbaus, auch für die Montage an bestehenden Antennenstandrohren.
Der spezielle innenliegende Endverschluss ist mit einem flexiblen NIRO-Band für den Anschluss an den Potentialausgleich am unteren Ende des Stützrohres herausgeführt.
Optisch angepasste Ausführung durch innere Verlegung der HVI light Leitung im Stützrohr, reduzierte Abmessung der Stützrohre (Al-Rohr 40 x 5 mm / GFK-Rohr 30 x 3 mm) mit geringem Gewicht des gesamten Aufbaus, auch für die Montage an bestehenden Antennenstandrohren.
Der spezielle innenliegende Endverschluss ist mit einem flexiblen NIRO-Band für den Anschluss an den Potentialausgleich am unteren Ende des Stützrohres herausgeführt.
HVI light Leitung
System zum Einhalten des Trennungsabstandes z. B. bei Flachdächern. Durch die hochspannungsfeste Isolierung der HVI light Leitung wird ein unkontrolliertes Überschlagen z. B. durch die Dacheindeckung auf darunter liegende metallene oder elektrische Teile vermieden.
Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 45 cm (in Luft) oder s ≤ 90 cm (fester Baustoff).
Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 45 cm (in Luft) oder s ≤ 90 cm (fester Baustoff).
DEHNcon-H-Stützrohre für HVI light Leitung
Stützrohre für HVI light Leitung zur Konfektionierung vor Ort, Fangspitze aus NIRO, Ø10 mm.
Anschlusselemente für DEHNcon-H, HVI light Leitung
Zubehör für DEHNcon-H
Fangmast für Unterdachverlegung der HVI light Leitung
Zur Aufsatzmontage auf den Dachsparrenhalter.Optisch angepasste innenliegende Verlegung der HVI light Leitung im Stützrohr. Die HVI light Leitung wird durch das Standrohr des Dachsparrenhalters geführt und im Bereich der Konter- / Dachlattung verlegt.Vorteile:
- Unterdachverlegung – optisch nicht erkennbar
- Aufsatzmontage mit nur einem sichtbaren Rohr
- Keine mechanische Beanspruchung z. B. durch Schneelast
DEHNcon-H Stützrohr für HVI light Leitung, Unterdachverlegung
Stützrohr für HVI light Leitung zur Konfektionierung vor Ort, Fangspitze aus NIRO, Ø10 mm.
HVI light Leitung
System zum Einhalten des Trennungsabstandes z. B. bei Flachdächern. Durch die hochspannungsfeste Isolierung der HVI light Leitung wird ein unkontrolliertes Überschlagen z. B. durch die Dacheindeckung auf darunter liegende metallene oder elektrische Teile vermieden.
Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 45 cm (in Luft) oder s ≤ 90 cm (fester Baustoff).
Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 45 cm (in Luft) oder s ≤ 90 cm (fester Baustoff).

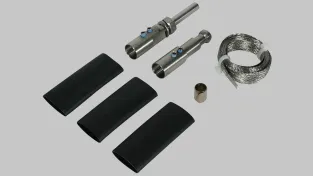

Anschlusselement für DEHNcon-H, HVI light Leitung
Anschlussset zum Abschließen der HVI light Leitung an beiden Enden, beim Erstellen des Anpassungsbereiches der Leitung im Stützrohr (Kopfstück) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. PA-Anschlussleitung, Kontaktrollfeder und drei Schrumpfschläuche).
Fangmast für Unterdachverlegung der HVI Leitung
Zur Aufsatzmontage auf den Dachsparrenhalter.Optisch angepasste innenliegende Verlegung der HVI Leitung im Stützrohr. Die HVI Leitung wird durch das Standrohr des Dachsparrenhalters geführt und im Bereich der Konter- / Dachlattung verlegt.Vorteile:
- Unterdachverlegung – optisch nicht erkennbar
- Aufsatzmontage mit nur einem sichtbaren Rohr
- Keine mechanische Beanspruchung z. B. durch Schneelast
Stützrohr für HVI Leitung, Unterdachverlegung
Stützrohr für HVI Leitung zur Konfektionierung vor Ort, Fangstange aus Al, Ø22 / 16 / 10 mm.
Verwendung mit Dachsparren- (Art.-Nr. 105 240) oder Metalldachhalter (Art.-Nr. 105 241).
Verwendung mit Dachsparren- (Art.-Nr. 105 240) oder Metalldachhalter (Art.-Nr. 105 241).
HVI Leitung / HVI long Leitung
Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3).
Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 75 cm (in Luft) oder s ≤ 150 cm (fester Baustoff).
Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 75 cm (in Luft) oder s ≤ 150 cm (fester Baustoff).

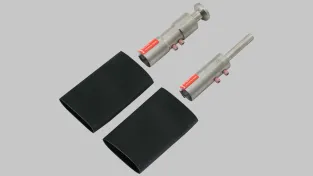

Anschlusselement für DEHNcon-H, HVI Leitung
Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden, beim Erstellen des Endverschlusses der Leitung im Stützrohr (Kopfstück) und Anschlusselement für andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. zwei Schrumpfschläuche).
Dachsparrenhalter
Zum seitlichen Befestigen von
- HVI light plus Leitung im Stützrohr verlegt (Ø40 mm)
- HVI Leitung im Stützrohr verlegt (Ø50 mm),
- sowie zur Aufsatzbefestigung der Stützrohre und der Unterdachverlegung von der HVI Leitung oder der HVI light plus Leitung.
Metalldachhalter
Metalldachhalter NIRO für HVI Fangeinrichtungen oder Fangstangen:
Halter geeignet zur lotrechten Montage von Fangeinrichtungen auf Metalldächern bis zu einer max. Dachneigung von 53°.
Zur Befestigung von Fangstangen D40 / D50 sowie zur Aufsatzmontage von HVI light plus und HVI Stützrohren mit innerer Leitungsverlegung.
Hinweis: Die Montagesituation ist bauseits mit dem Gebäudeerrichter abzuklären. Weitere Informationen zu max. Böenwindgeschwindigkeiten finden Sie unter www.dehn.de
Halter geeignet zur lotrechten Montage von Fangeinrichtungen auf Metalldächern bis zu einer max. Dachneigung von 53°.
Zur Befestigung von Fangstangen D40 / D50 sowie zur Aufsatzmontage von HVI light plus und HVI Stützrohren mit innerer Leitungsverlegung.
Hinweis: Die Montagesituation ist bauseits mit dem Gebäudeerrichter abzuklären. Weitere Informationen zu max. Böenwindgeschwindigkeiten finden Sie unter www.dehn.de
Leitungshalter für Verlegung auf Satteldächern und Metalldächern
Leitungshalter für Verlegung an Wänden
Abisolierwerkzeug für HVI light Leitungen / HVI light plus Leitungen / HVI Leitungen
Das Werkzeug kann zum Absetzen des halbleitenden Mantels und gleichzeitig der PE-Isolierung der HVI light Leitung, HVI Leitung (Außendurchmesser 20 mm) verwendet werden.
- Das Werkzeug besteht aus einem Handgriff und verschiedenen austauschbaren Schneidköpfen
- Die Abisolierlänge der HVI light Leitung, HVI light plus Leitung, HVI Leitung ist in Stufen (Rastpunkte) von 0,2 mm über das im Griff eingebaute Stellrad regulierbar; die eingestellte Länge ist auf der Skala des Handgriffes ablesbar.
Abmantelwerkzeug für HVI light Leitungen / HVI light plus Leitungen / HVI Leitungen
Das Werkzeug kann zum Abmanteln des zusätzlichen grauen Mantels der HVI light Leitung und HVI Leitung verwendet werden. DEHNhelix besteht aus einem Handgriff und zusätzlich wechselbarem Bügel (je nach Durchmesser der Leitung).
Kabelschere für HVI Leitungen
Kabelschere zum einfachen Ablängen der HVI light Leitung, HVI Leitung (Außendurchmesser 20 / 23 mm) und HVI power Leitung (Außendurchmesser 27 mm) sowie für die CUI Leitung.
Durch den speziellen Aufbau der Kabelschere können auch mehrdrähtige Leitungen korrekt geschnitten werden, um das Aufbringen der Anschlusselemente zu vereinfachen.
Durch den speziellen Aufbau der Kabelschere können auch mehrdrähtige Leitungen korrekt geschnitten werden, um das Aufbringen der Anschlusselemente zu vereinfachen.
